Steg 2: Förbered motorhjulet

Nu ska du förbereda motorhjulet genom att montera bromsskivan och frikransen. Om du behöver flytta bromsskivan från gamla hjulet gör du det först.

Del A: Avmontera bromsskivan från gamla hjulet​

Hoppa över om du har ny bromsskiva

Om du köpt en ny bromsskiva, eller om din gamla inte passar (nitmonterad istället för skruvmonterad), hoppa till Del B.

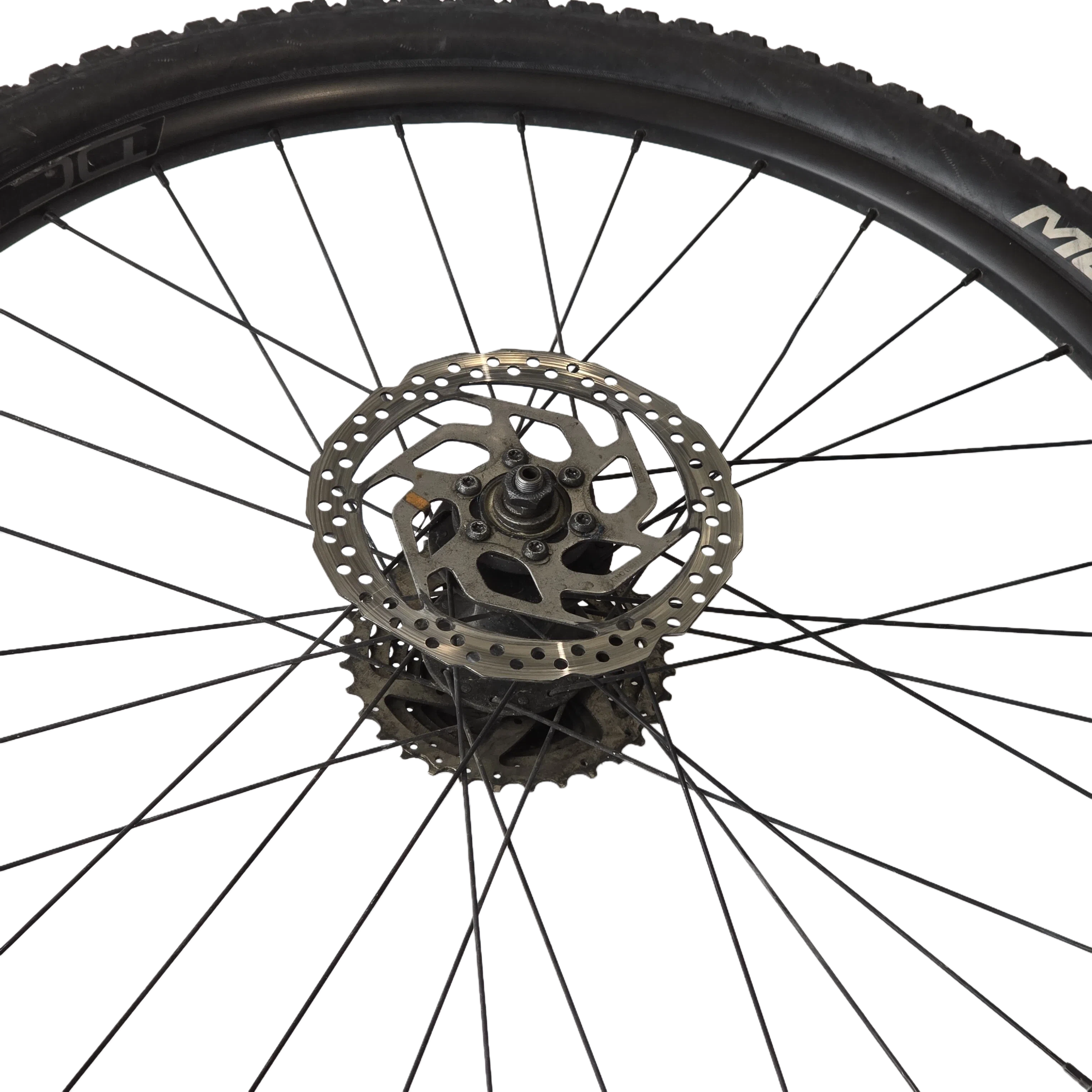

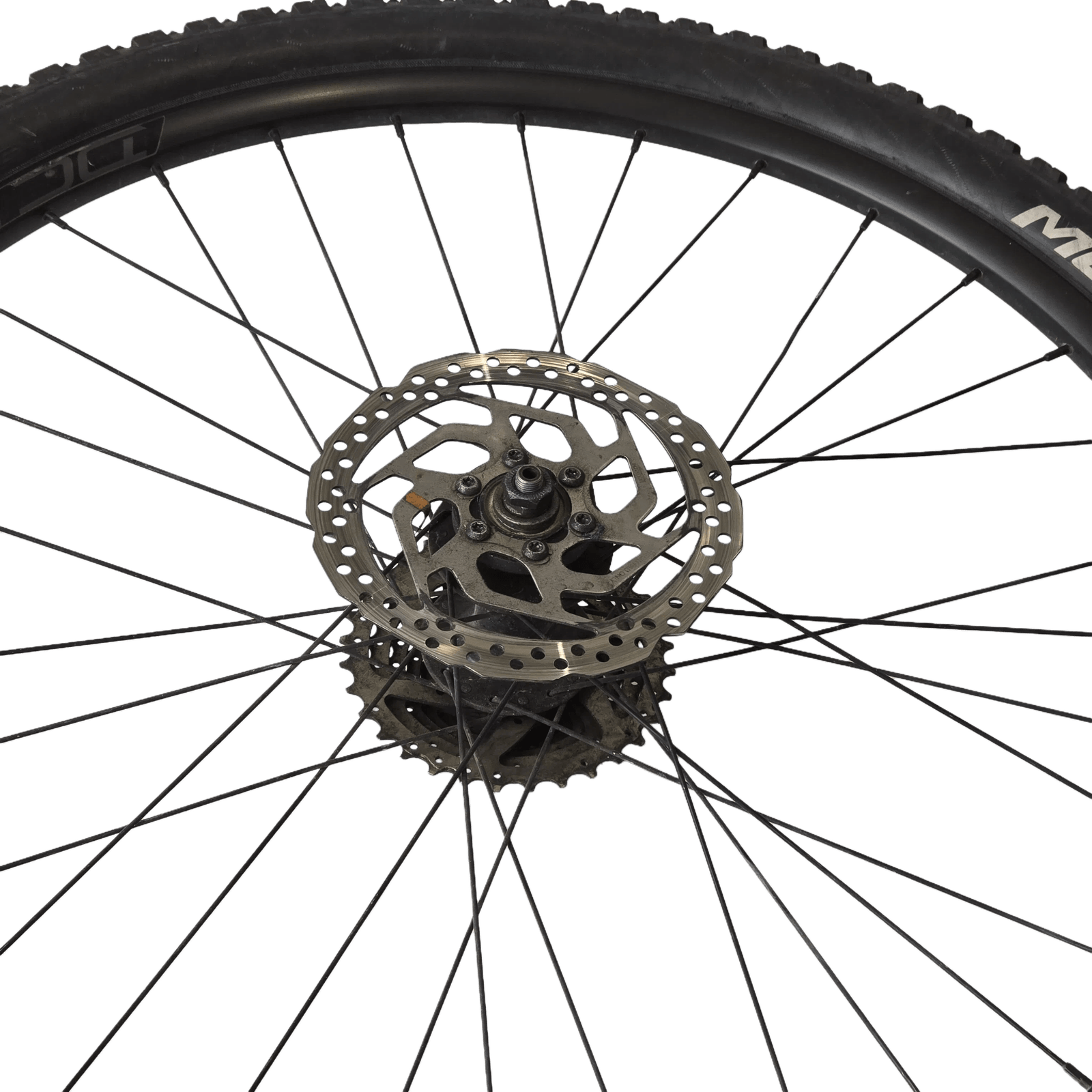

Lägg gamla hjulet med bromsskivan uppåt​

Gamla hjulet med bromsskivan uppåt

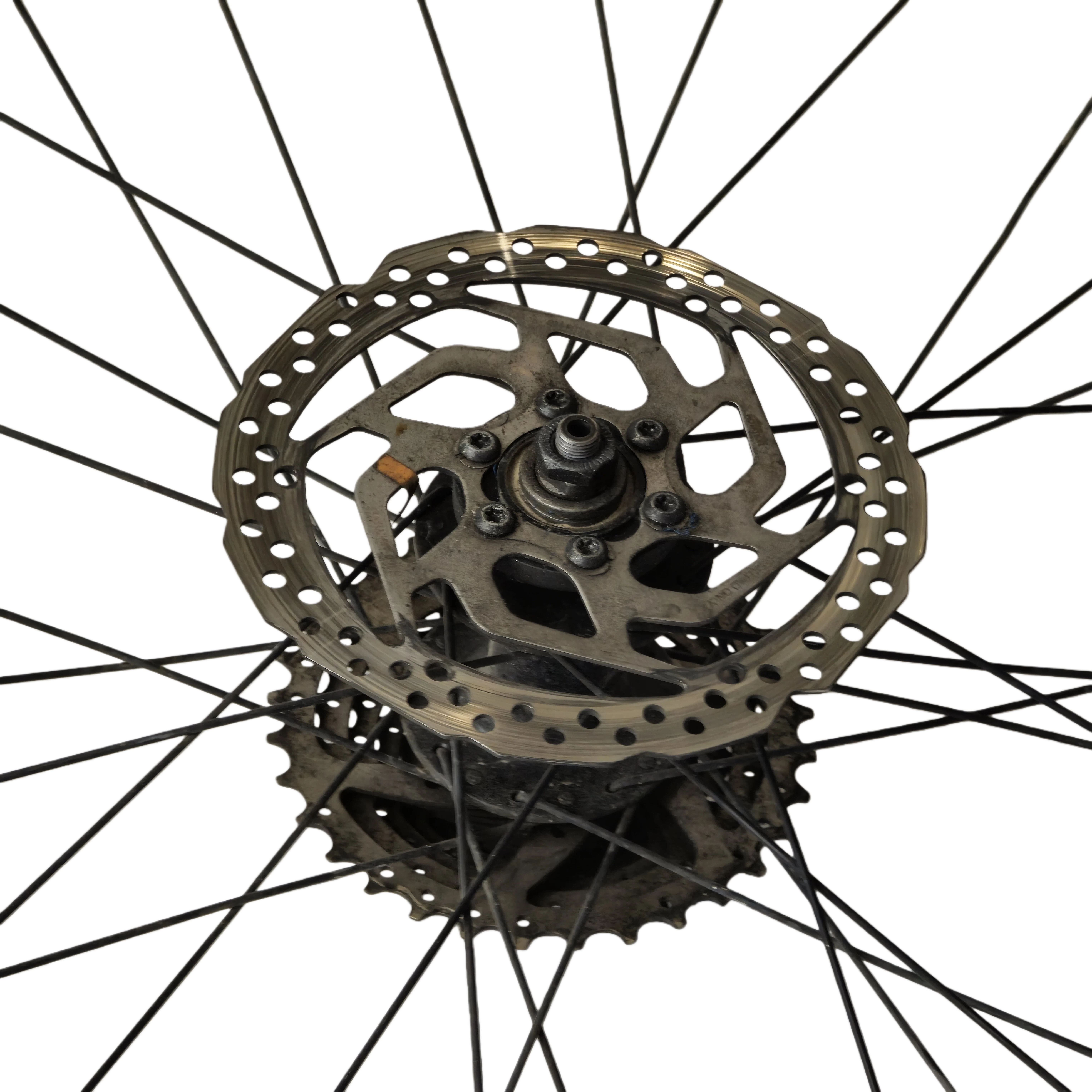

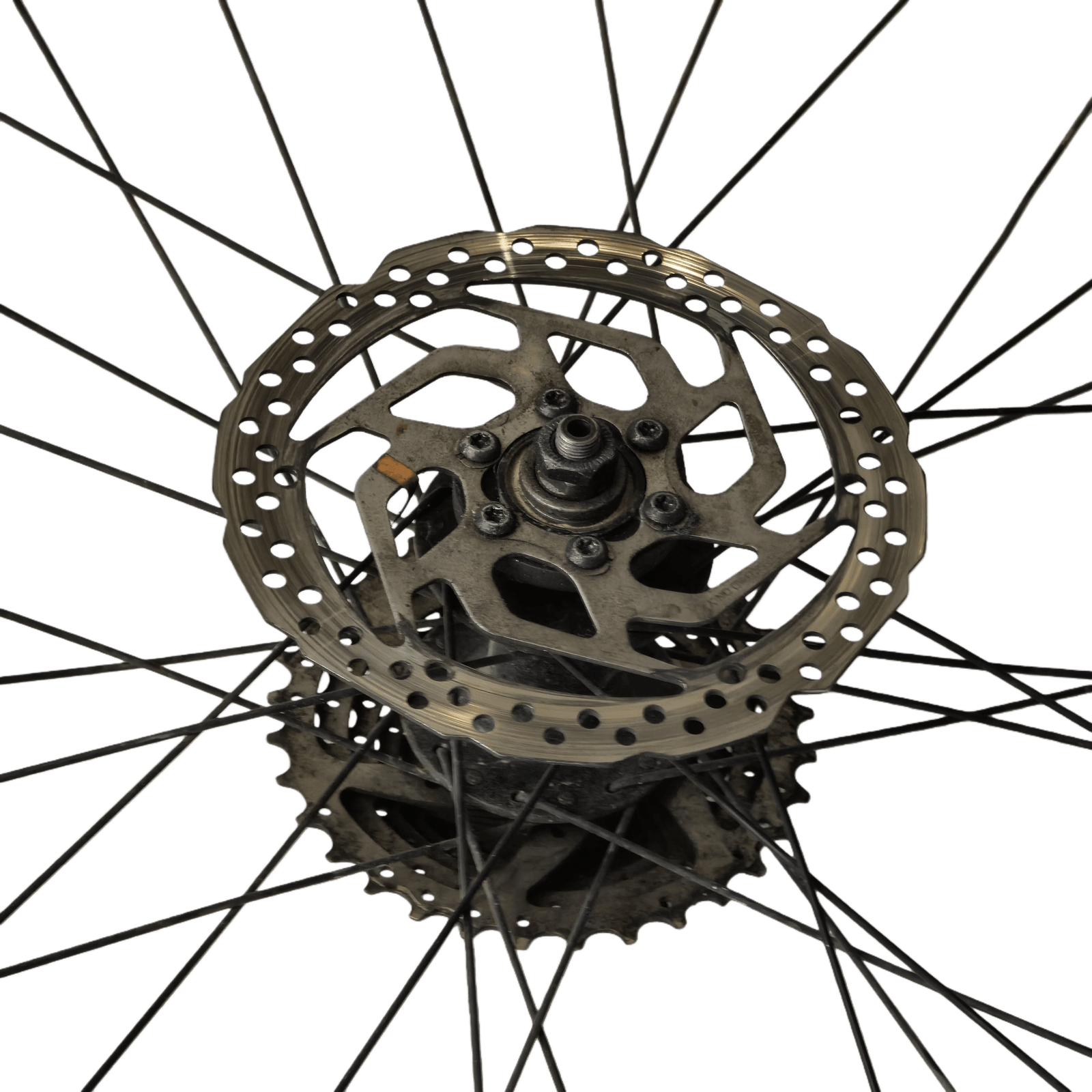

Närbild på bromsskivan

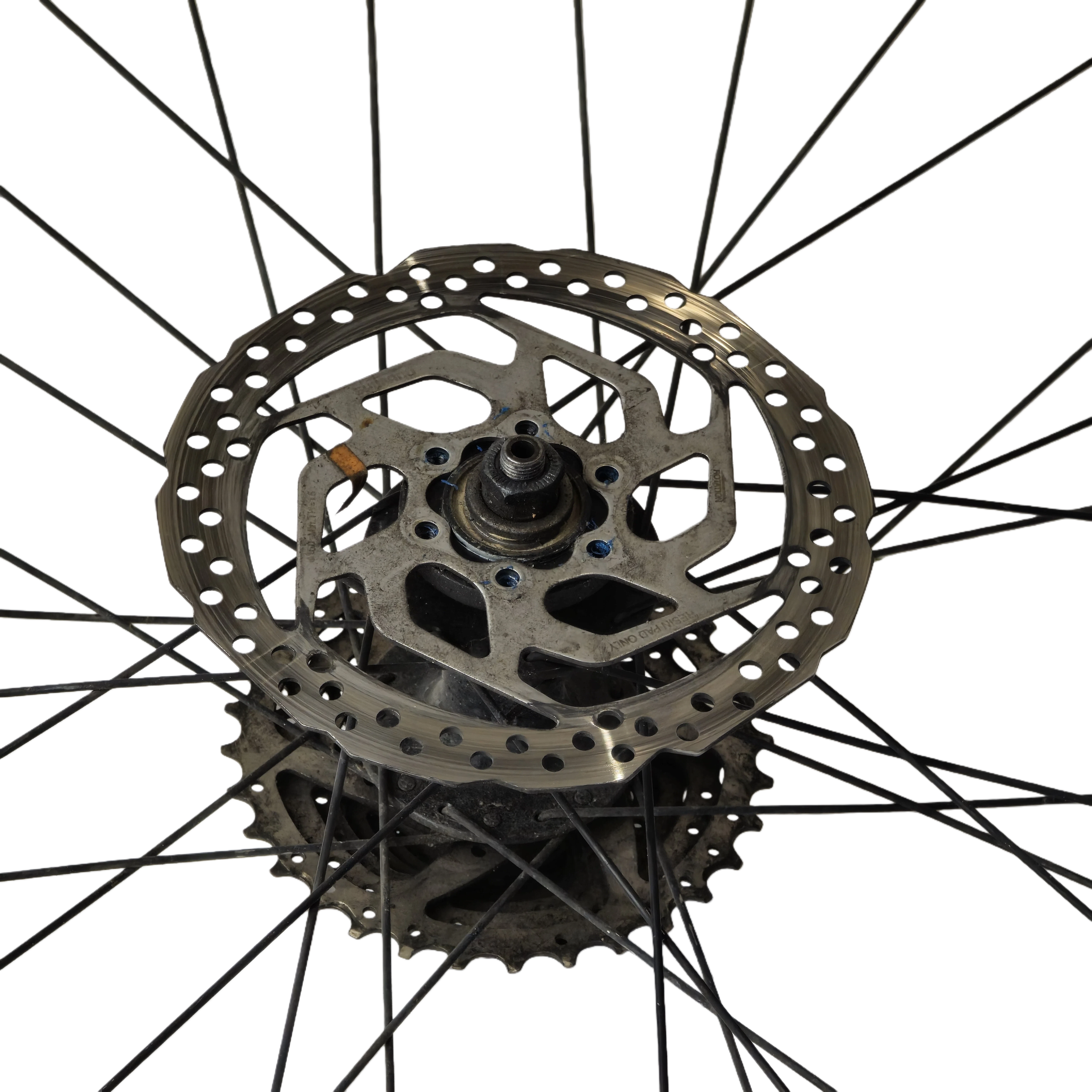

Skruva ur bromsskivans skruvar​

Använd en Torx-nyckel (vanligtvis T25) för att skruva ur de sex skruvarna.

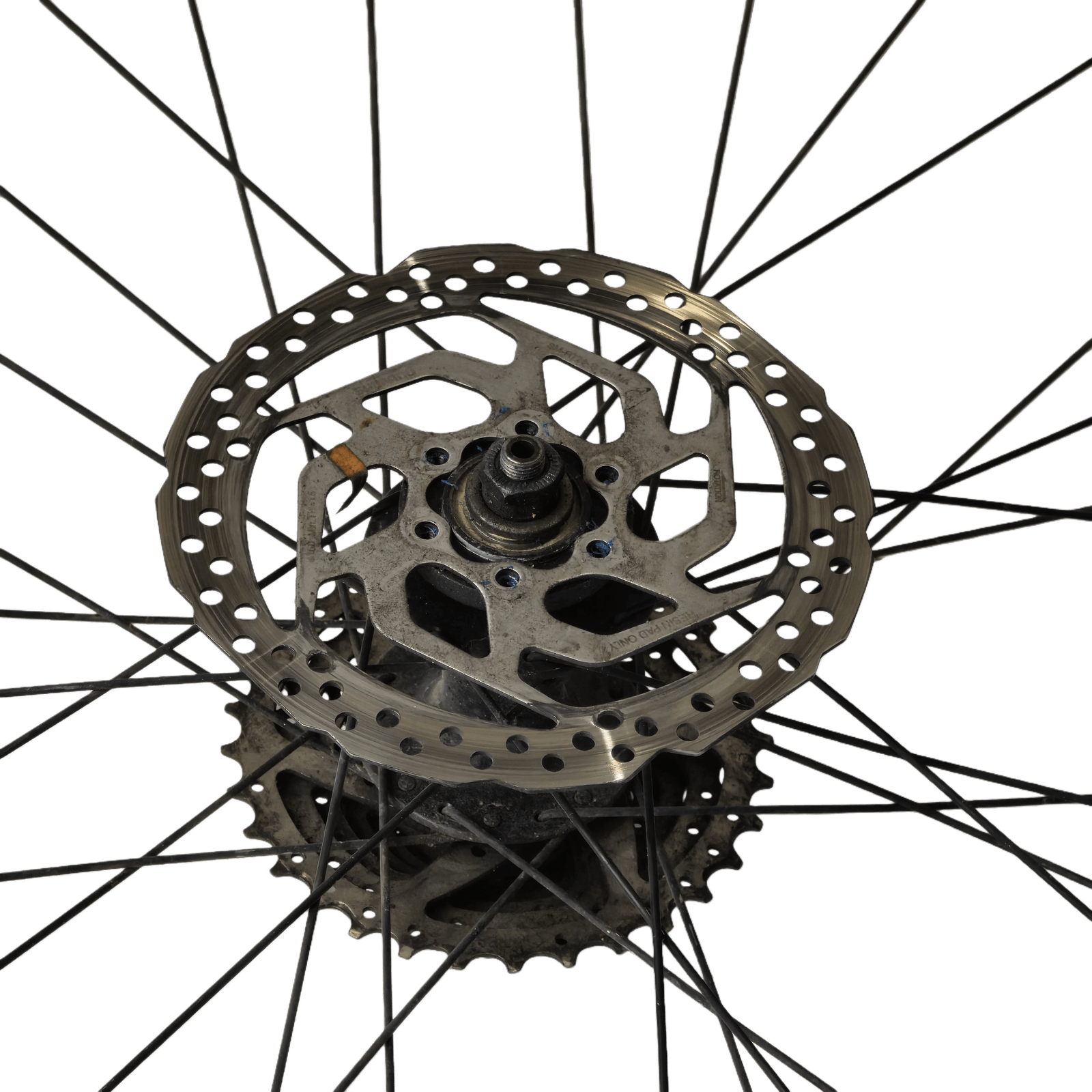

Skruva ur bromsskiveskruvarna

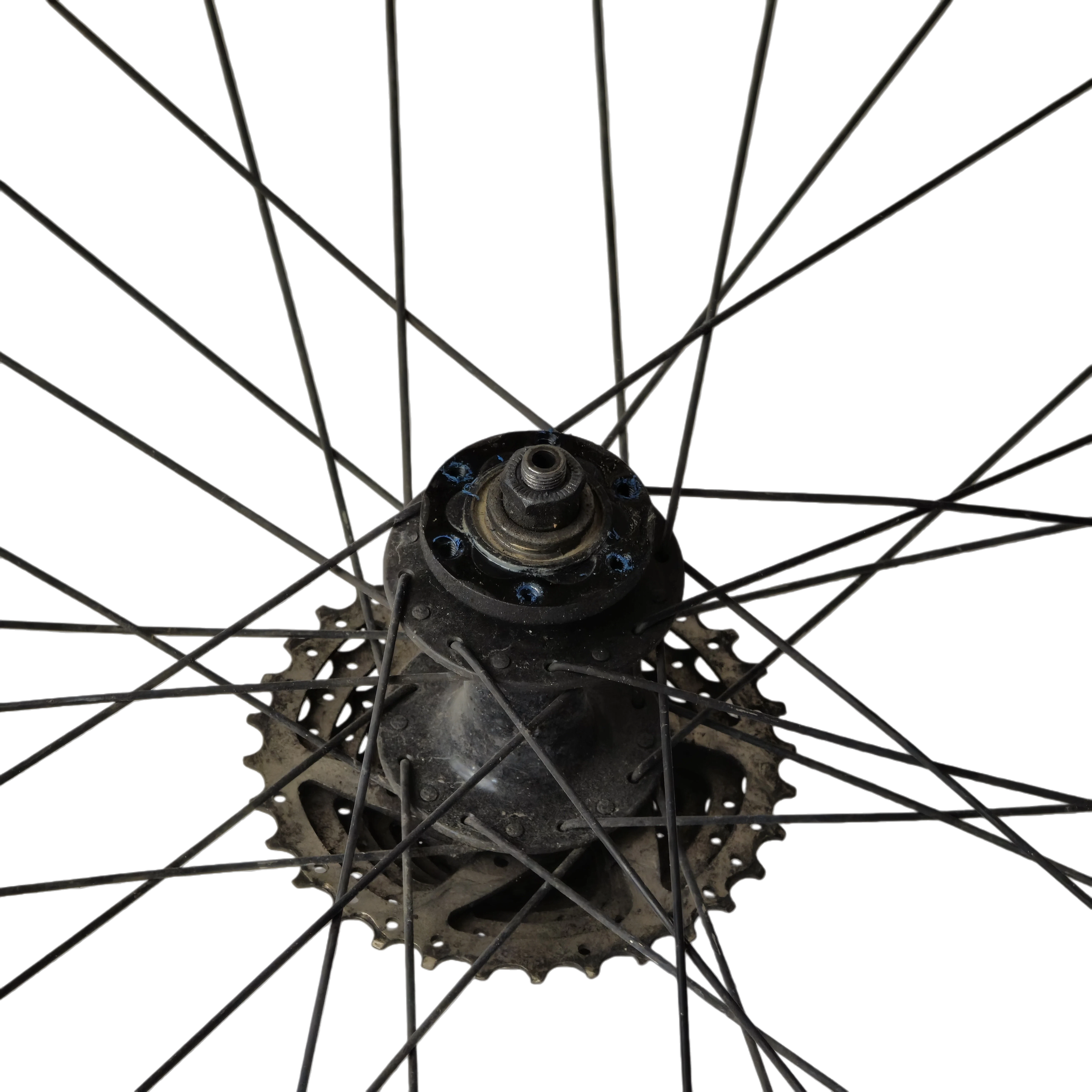

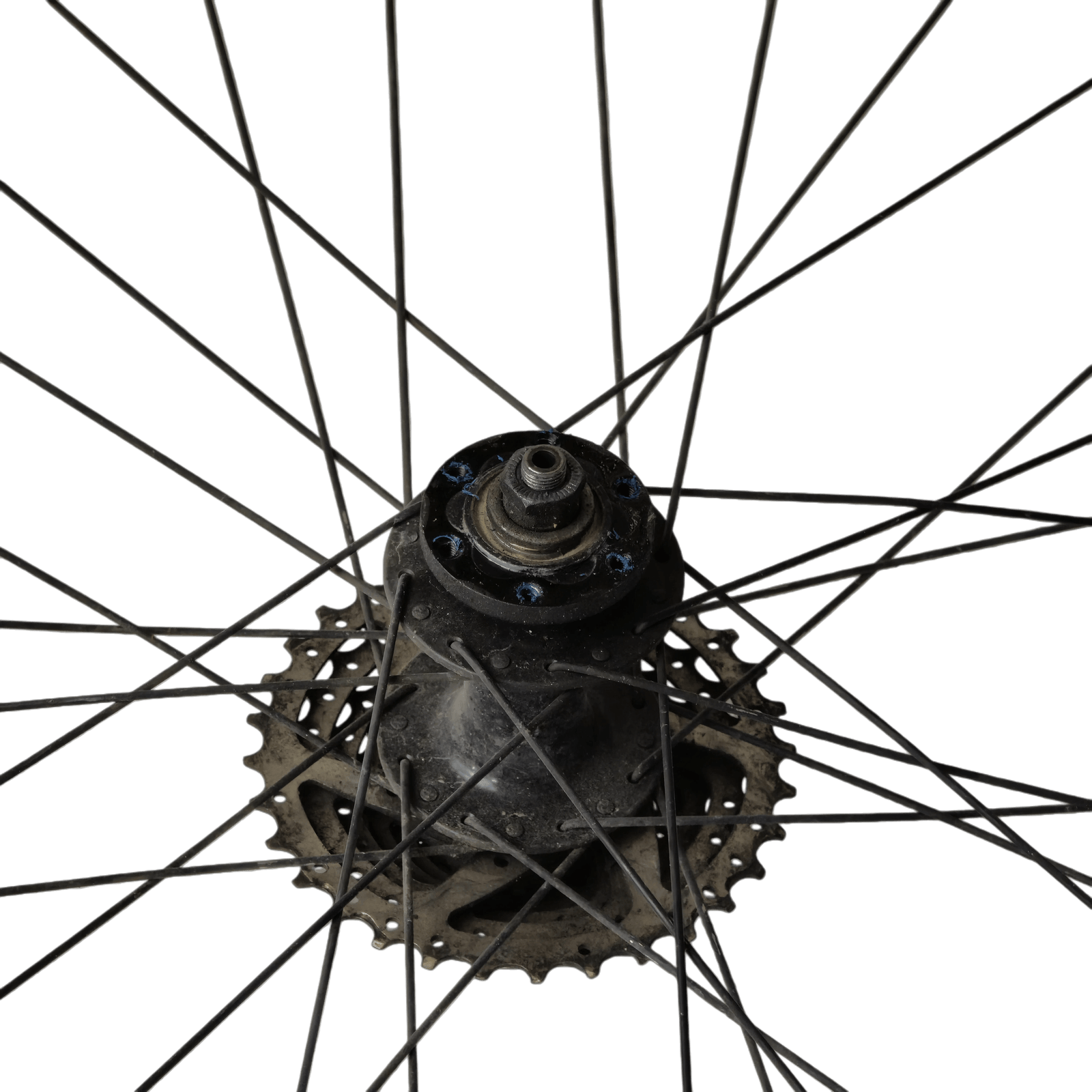

Ta av bromsskivan​

Lyft bort bromsskivan och lägg den åt sidan.

Bromsskivan avmonterad

Del B: Ta fram motorhjulet​

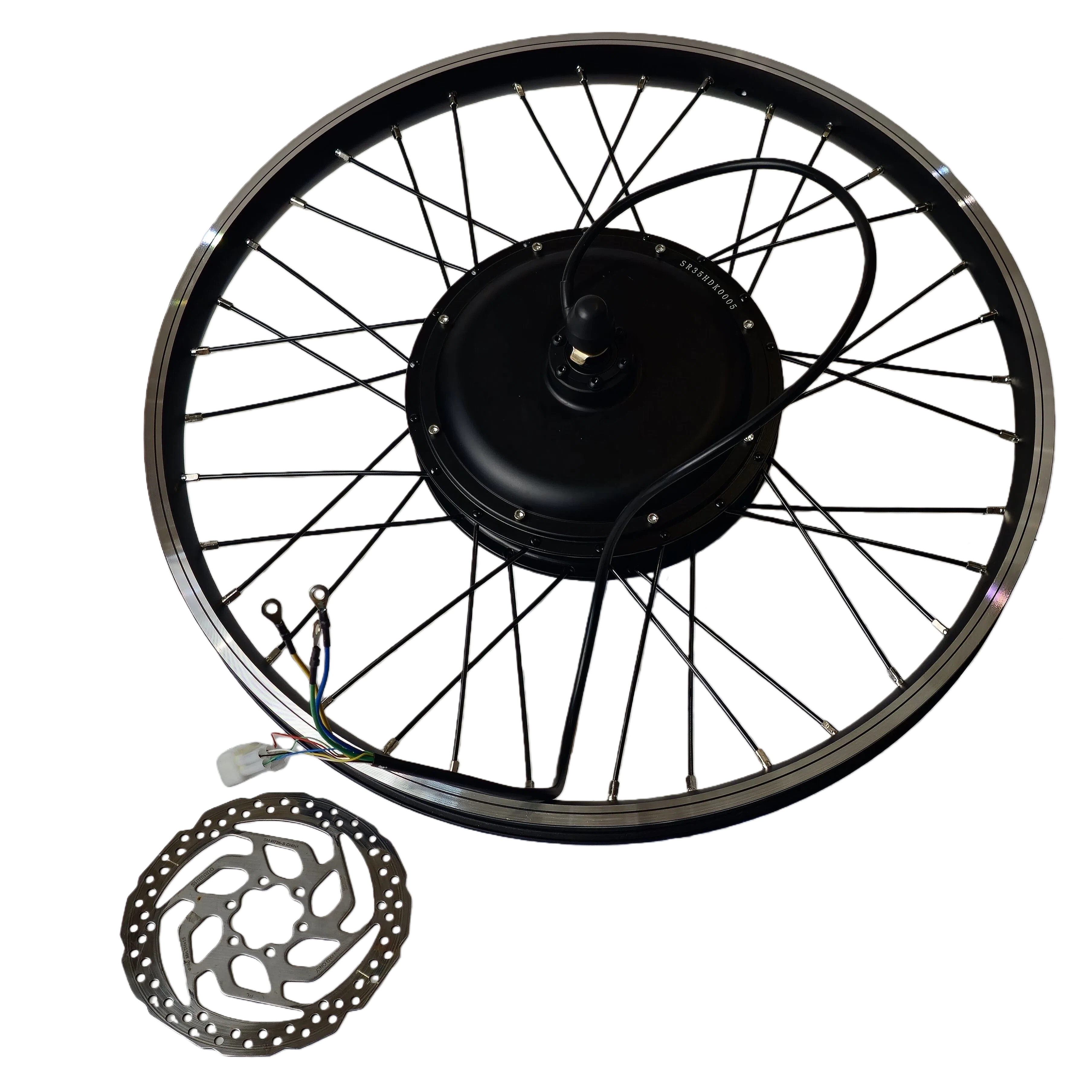

Packa upp motorhjulet​

Ta fram motorhjulet ur förpackningen. Det levereras med axelskydd, muttrar och brickor monterade.

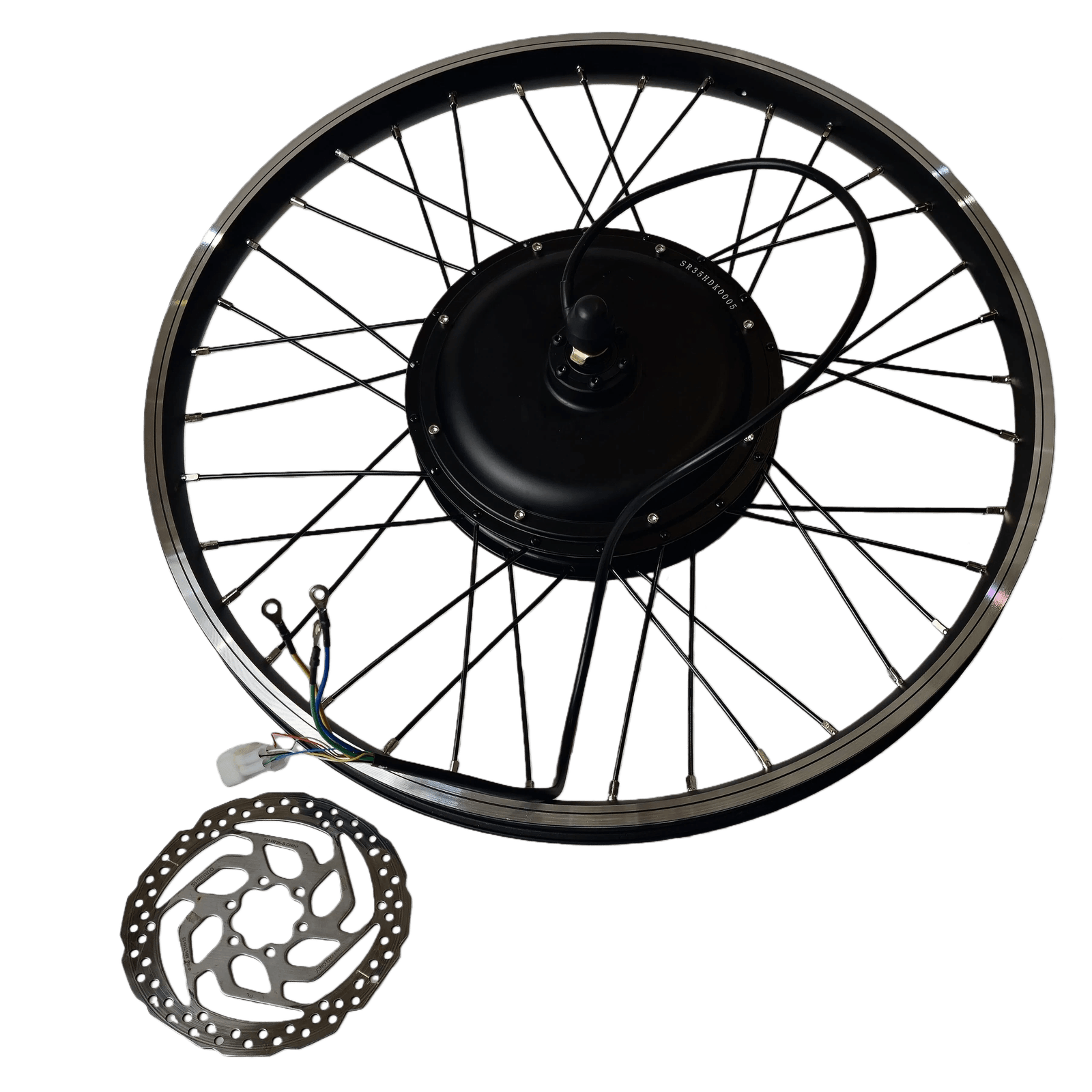

Motorhjulet

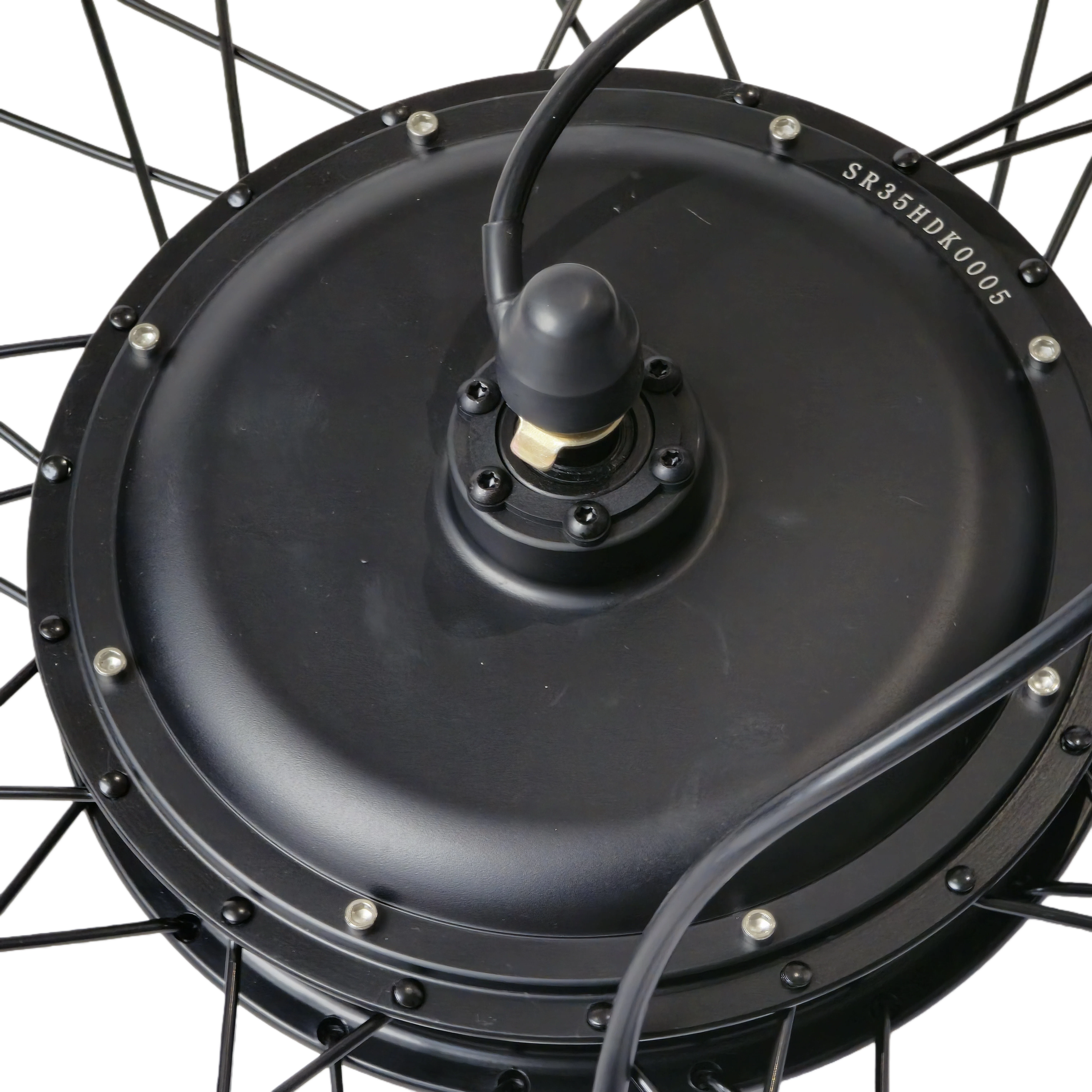

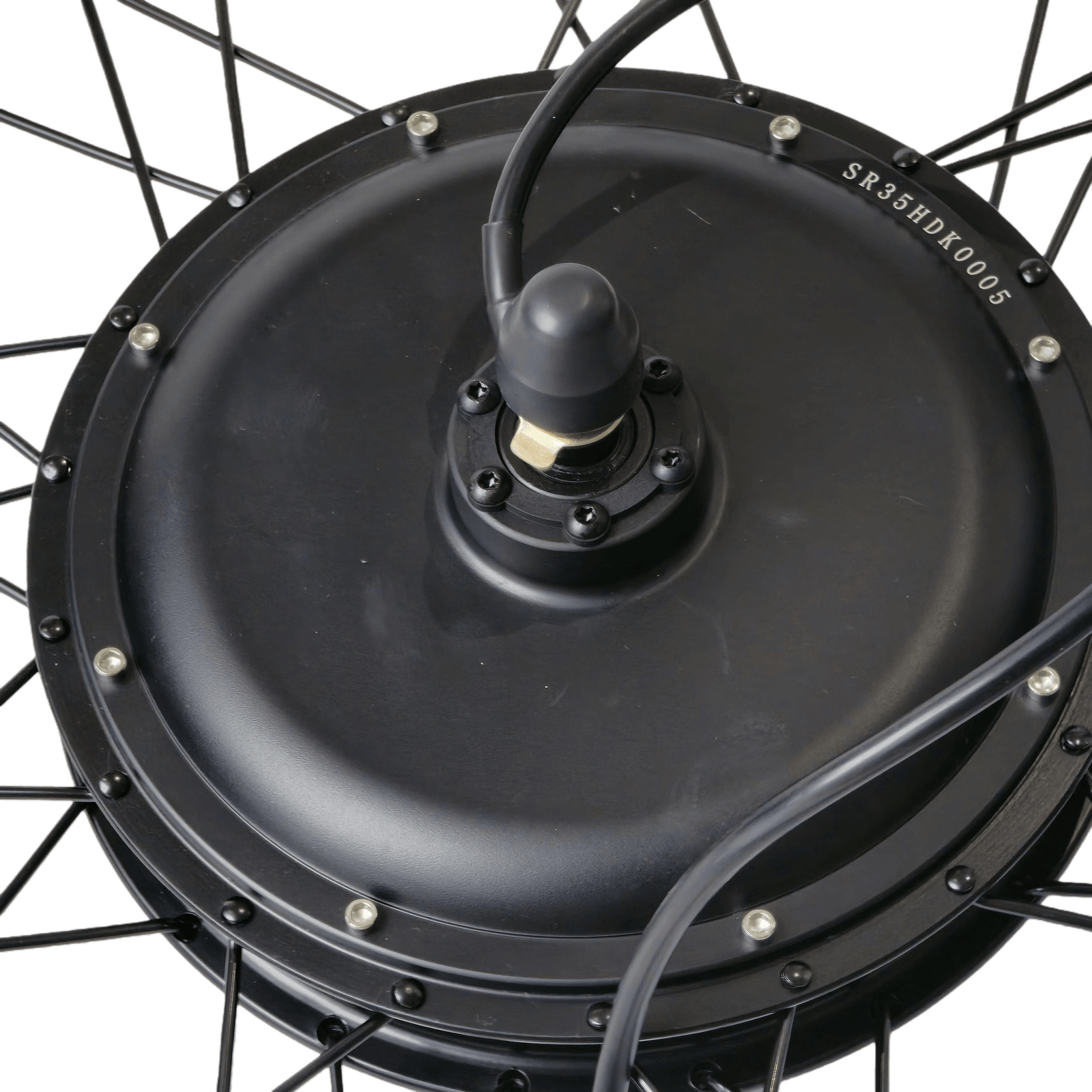

Närbild på motorhjulet

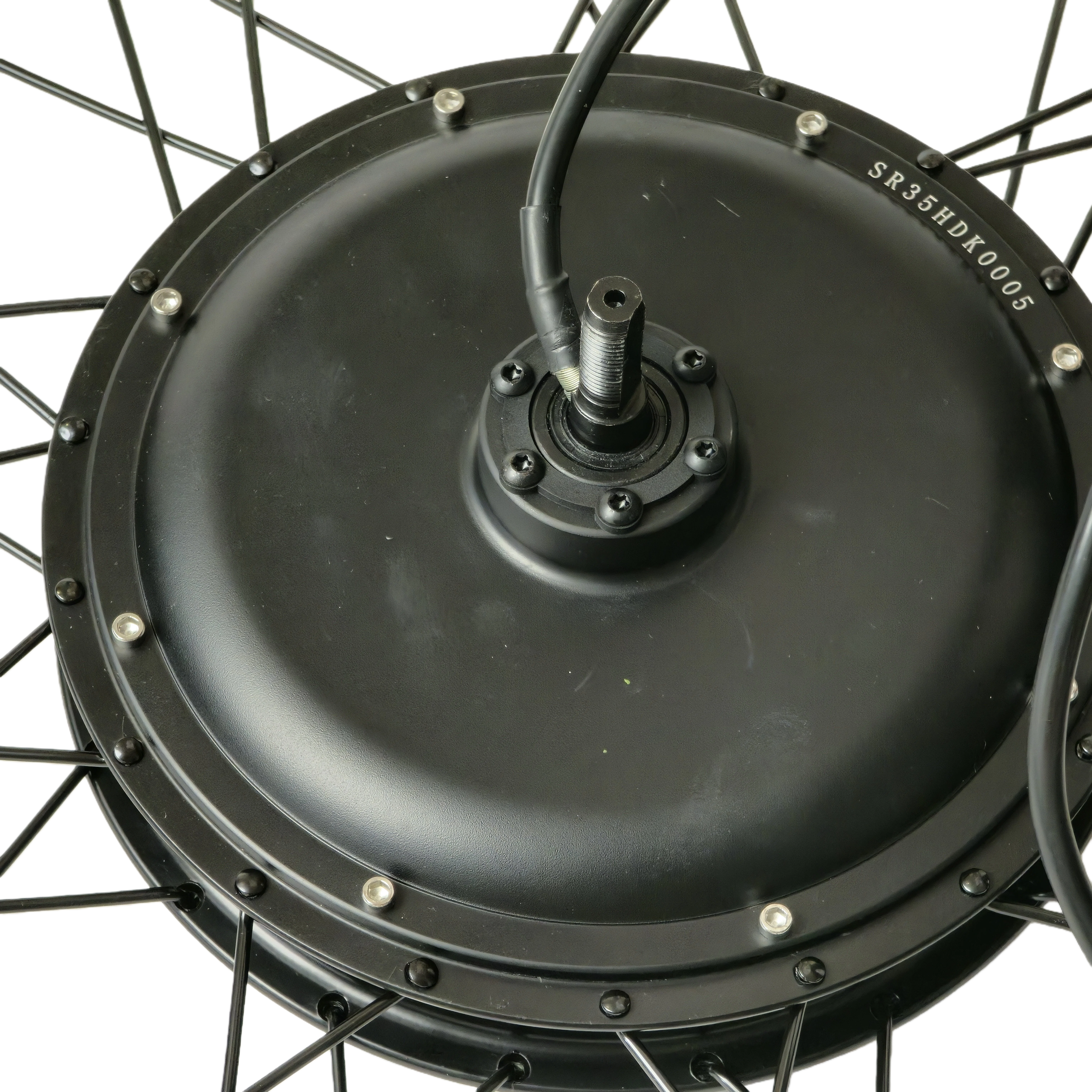

Ta av axelskyddet på bromsskivesidan​

Ta av axelskyddet, axelmuttern och brickorna på bromsskivesidan (sidan där bromsskivan ska sitta). Lägg dem åt sidan.

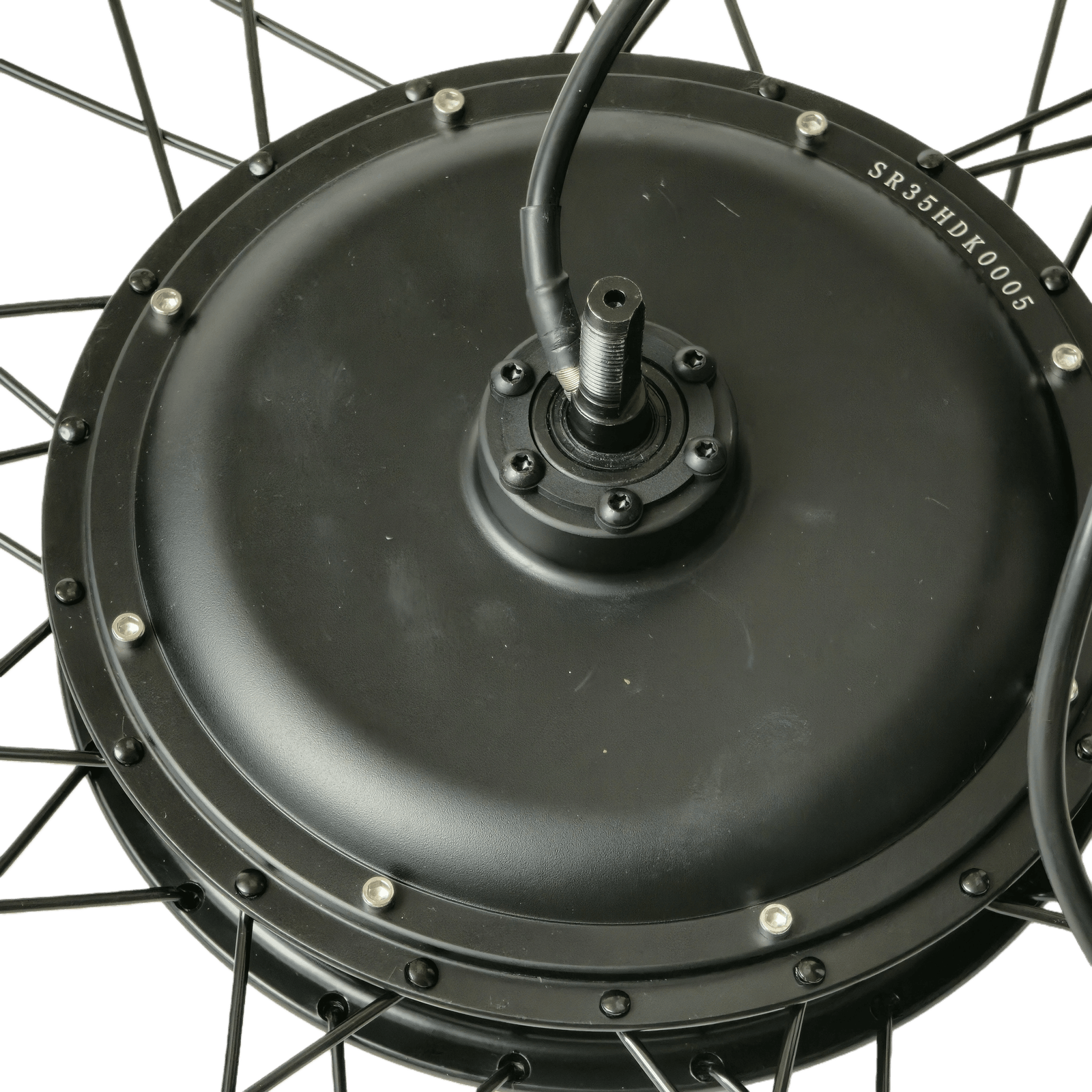

Ta av axelskyddet

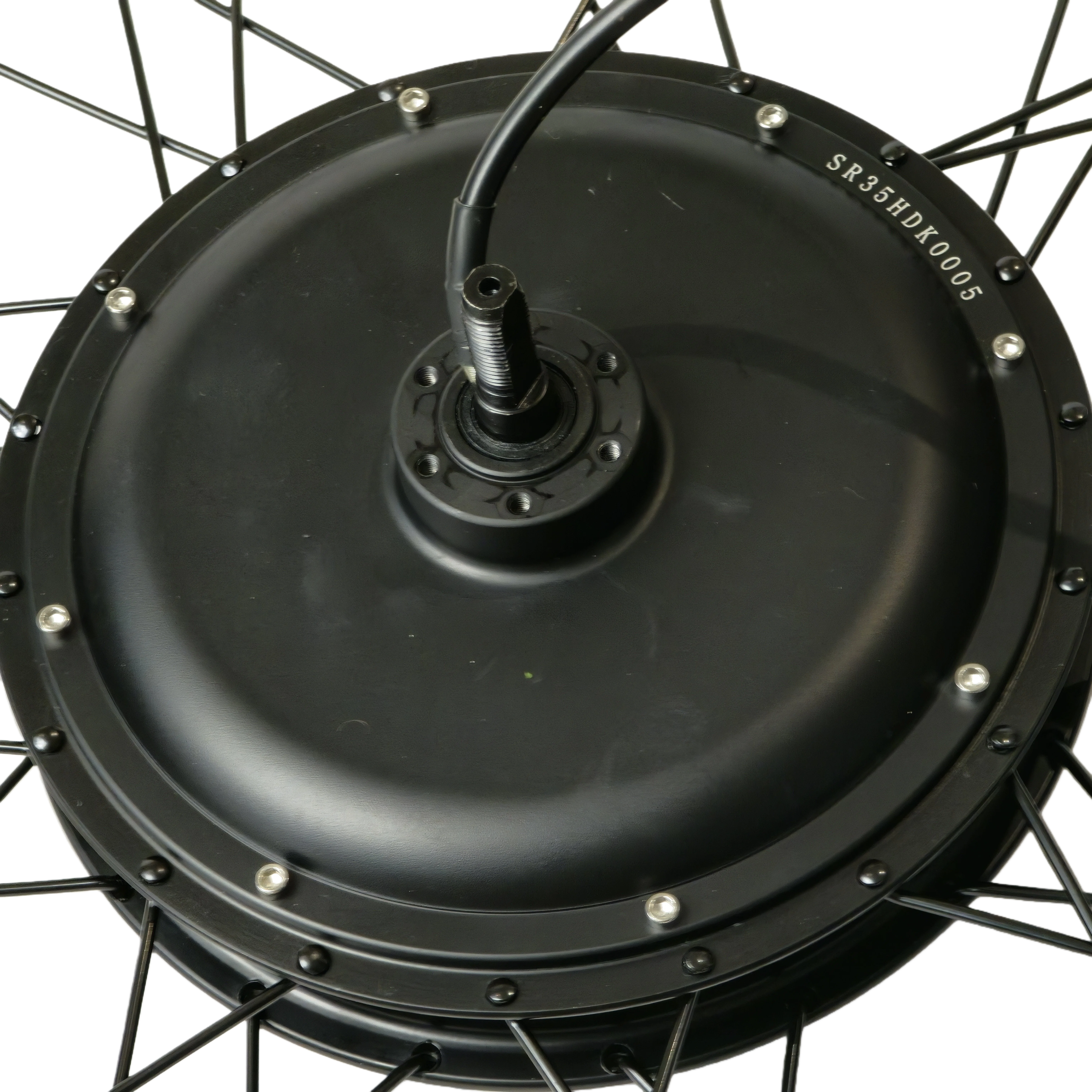

Ta bort plastdistansen​

Skruva av bultarna som håller plastdistansen på bromsskivefästet och plocka bort plastdistansen.

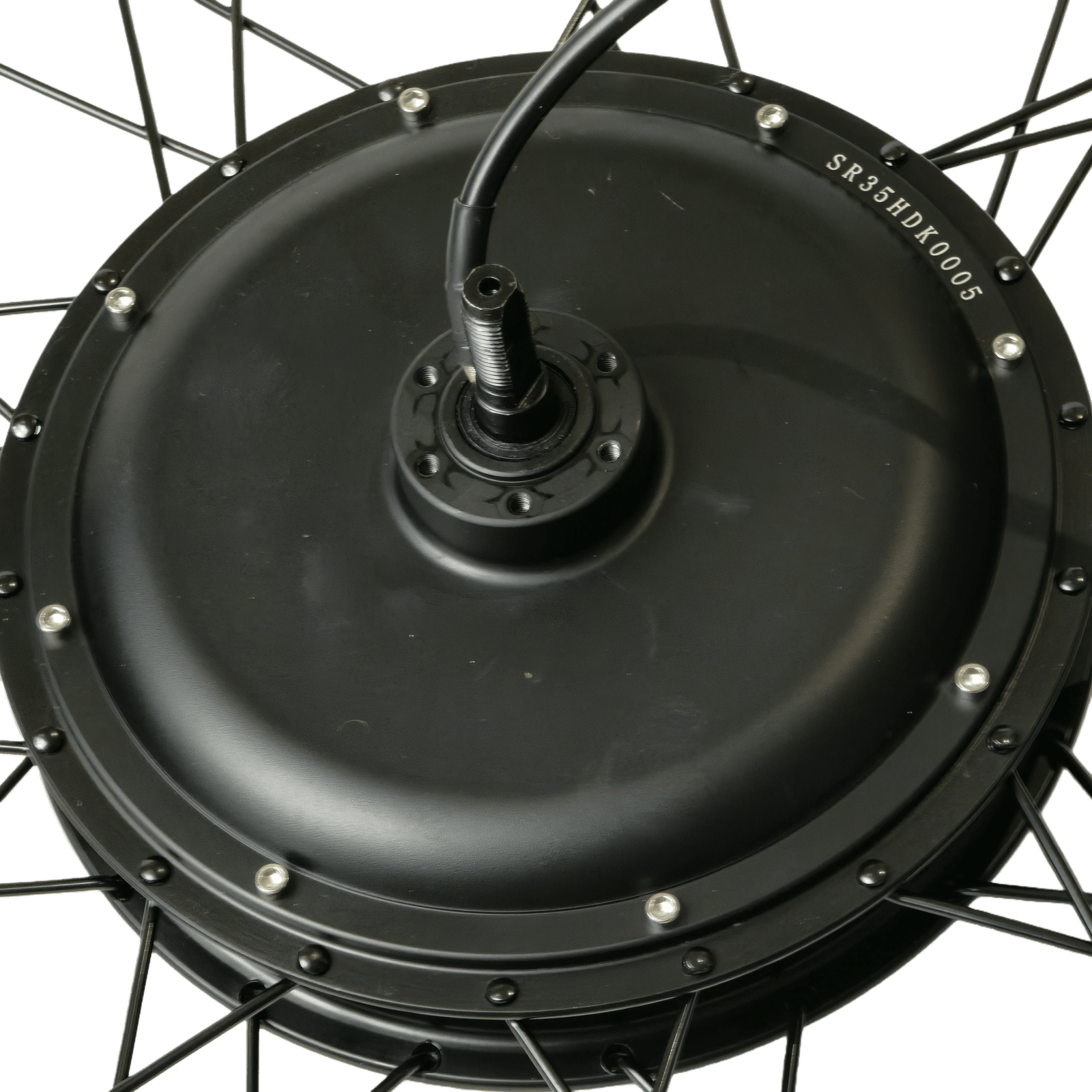

Ta bort plastdistansen

Del C: Montera bromsskivan​

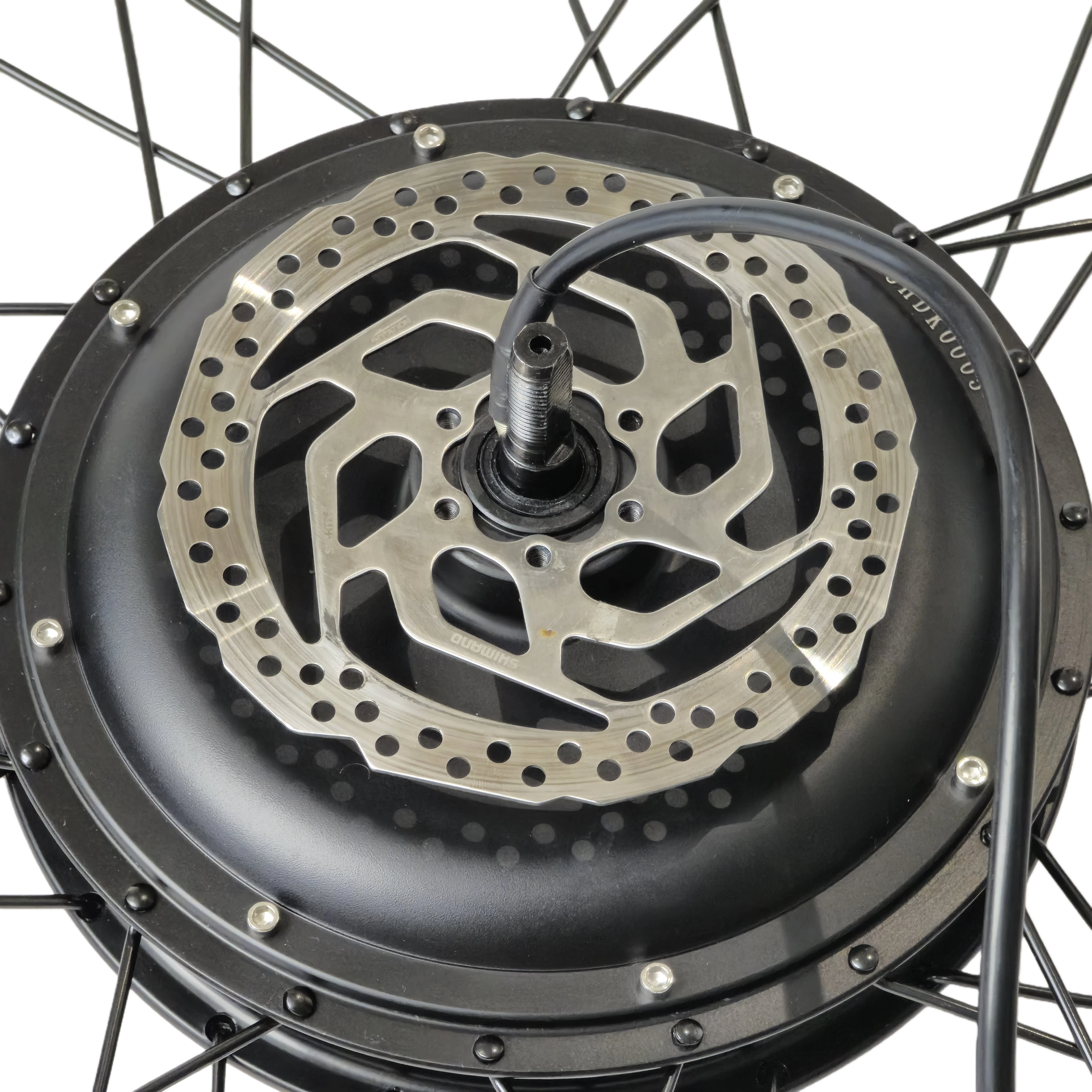

Sätt dit bromsskivan​

Montera bromsskivan på motorn.

Viktigt

  1. Rotationsriktning: Bromsskivan har en markerad rotationsriktning (vanligtvis en pil eller text). Skivan ska rotera moturs när du tittar på den uppifrån med hjulet liggande platt.

  2. Motorkablarna: Du behöver trä motorkablaget genom mitthålet på bromsskivan innan du monterar den.

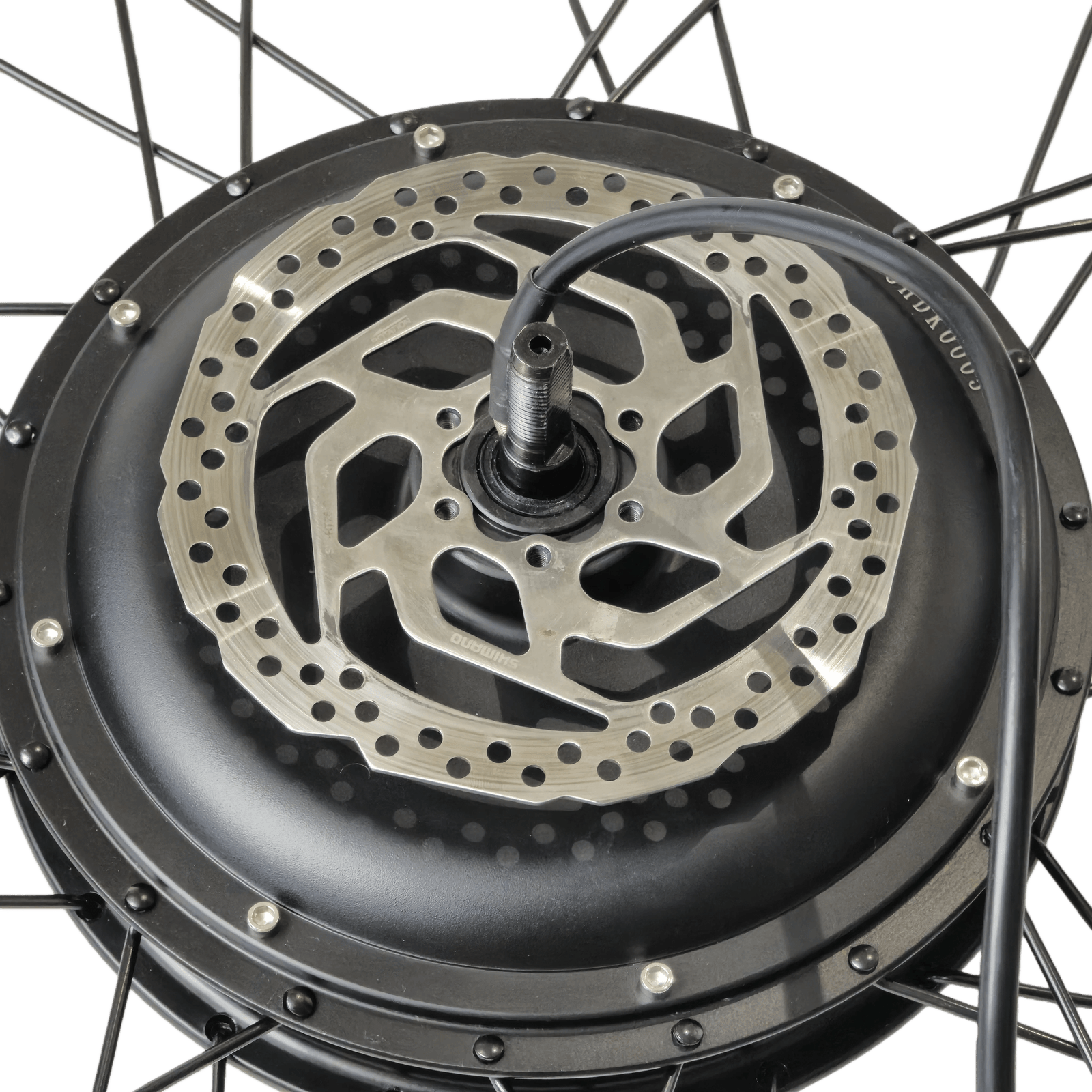

Bromsskivan monterad

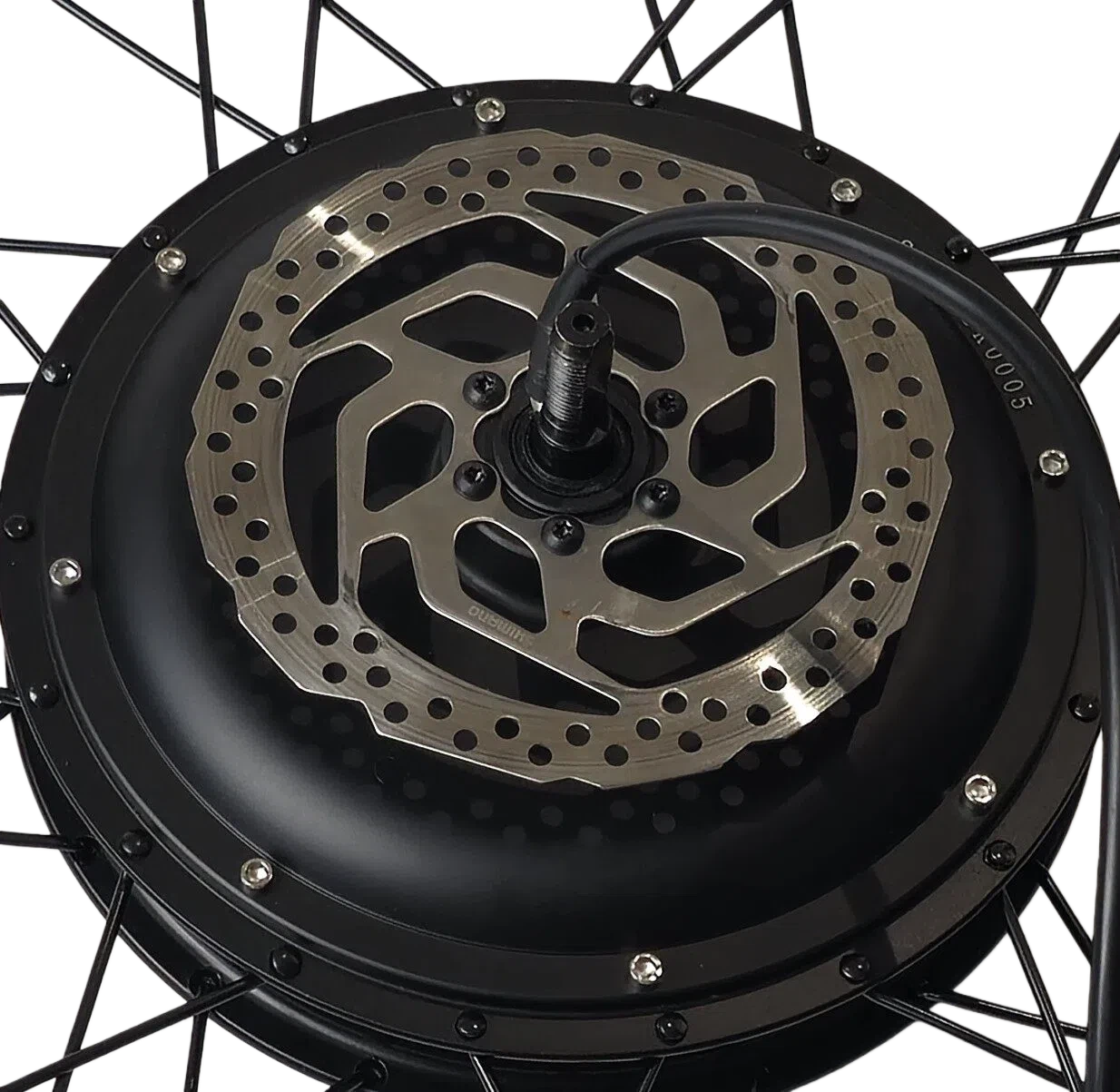

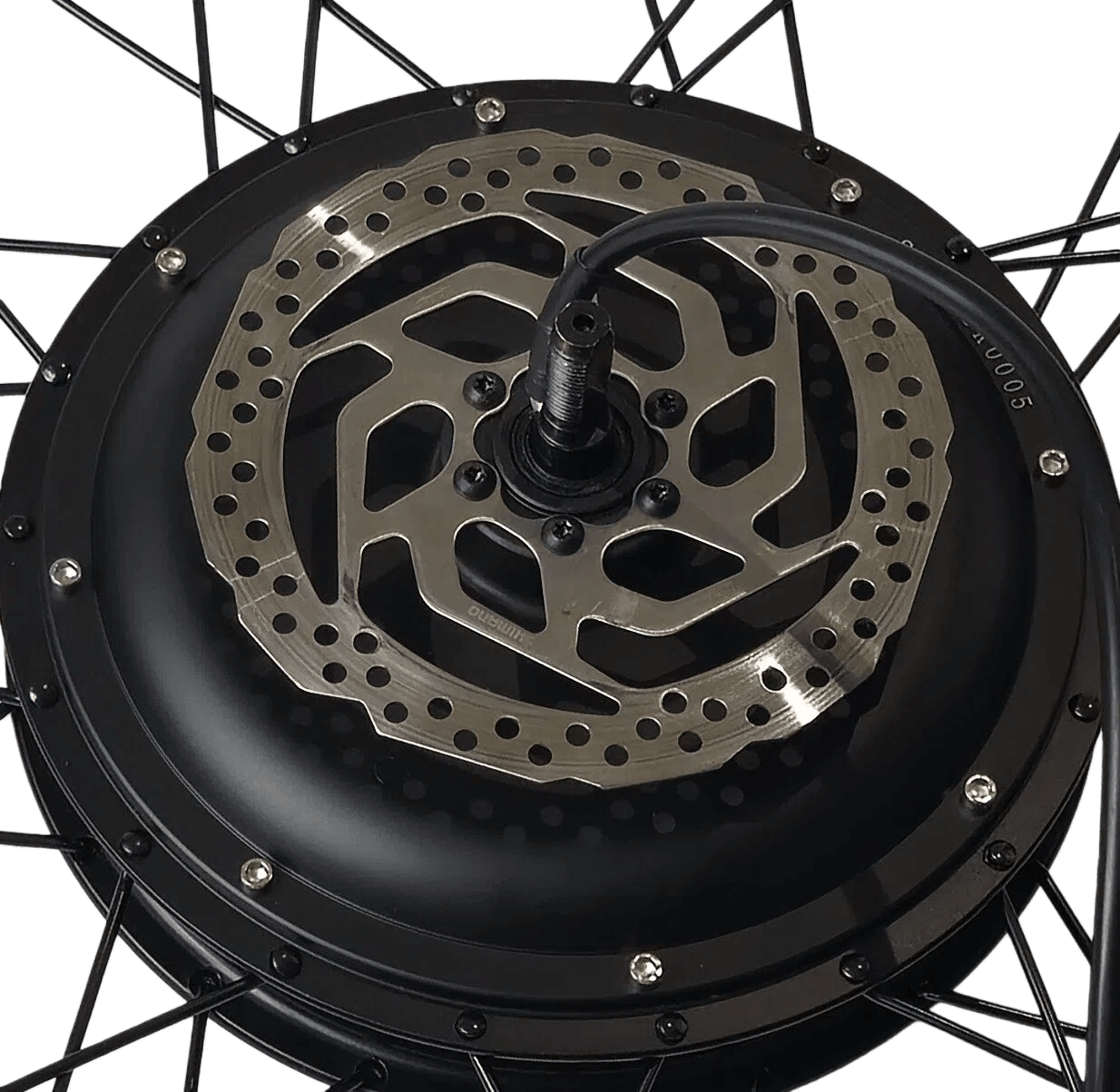

Skruva fast bromsskivan​

Skruva fast bromsskivan med de medföljande skruvarna.

Dra åt i stjärnmönster för jämn åtdragning:

  1. Dra en skruv lätt
  2. Dra skruven mitt emot lätt
  3. Fortsätt runt tills alla är lätt åtdragna
  4. Gå sedan runt och dra alla ordentligt

Om du har momentverktyg: dra till 6 Nm.

Skruva fast bromsskivan

Del D: Montera frikransen​

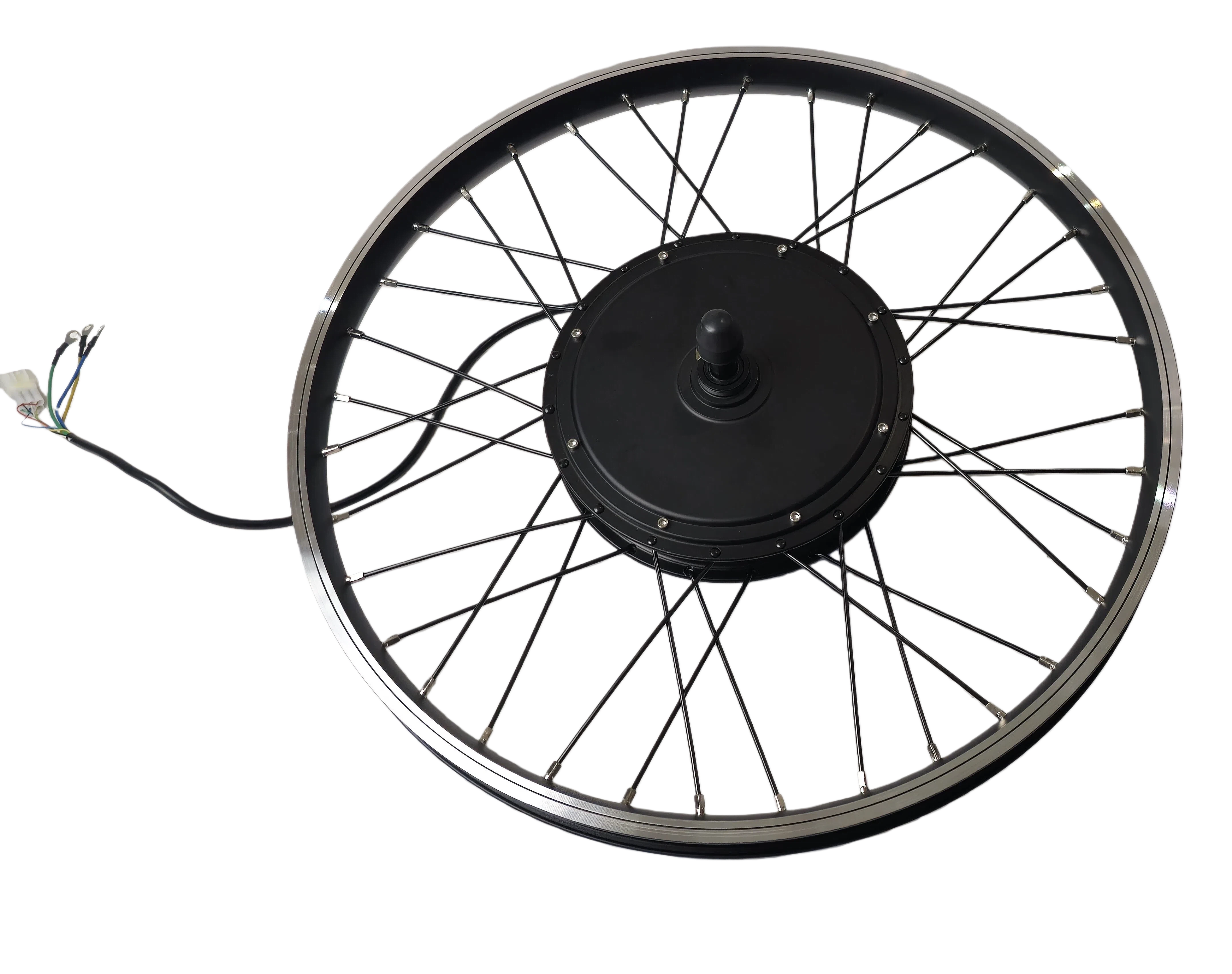

Vänd på hjulet​

Vänd på hjulet så frikranssidan (drevsidan) är uppåt.

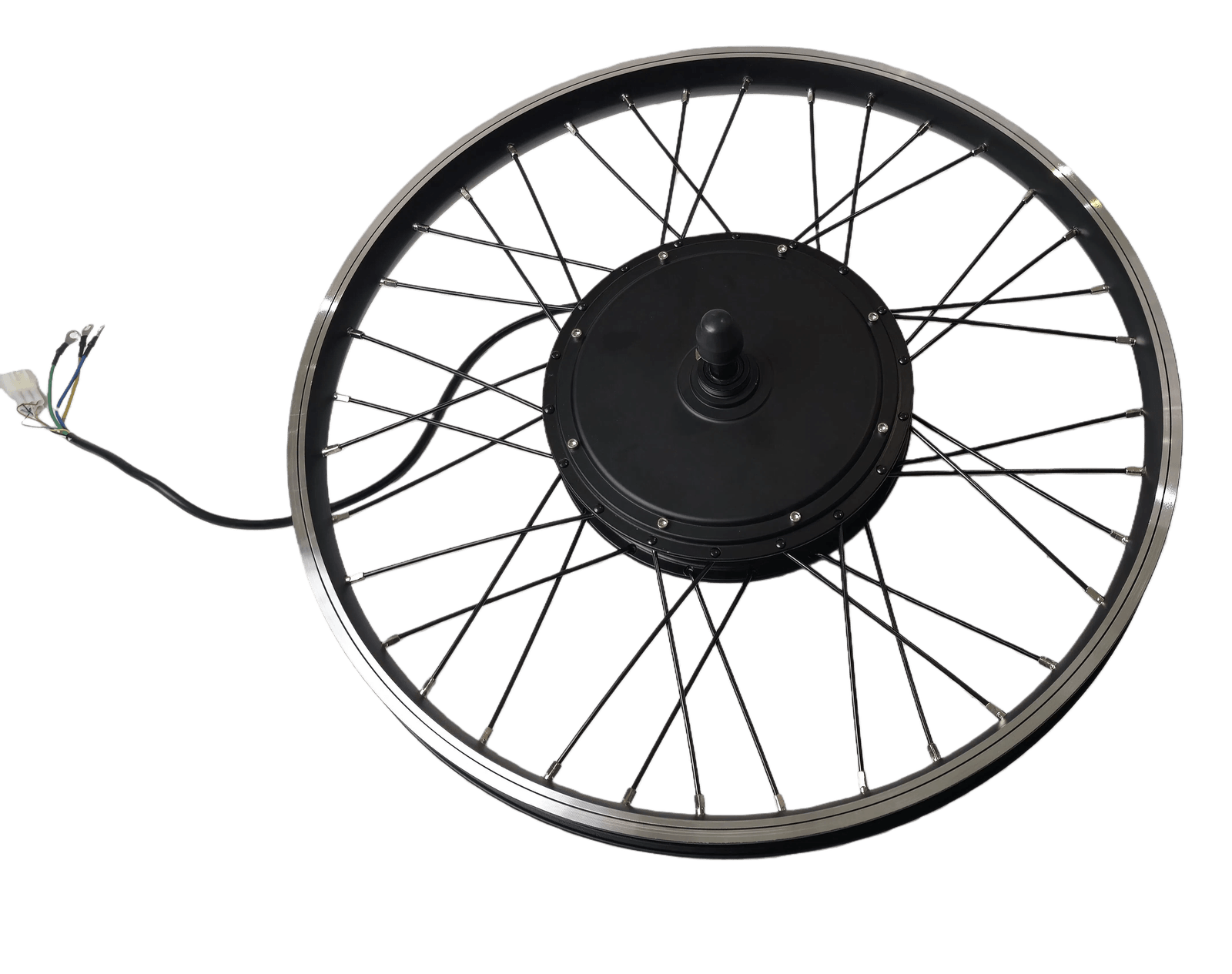

Frikranssidan uppåt

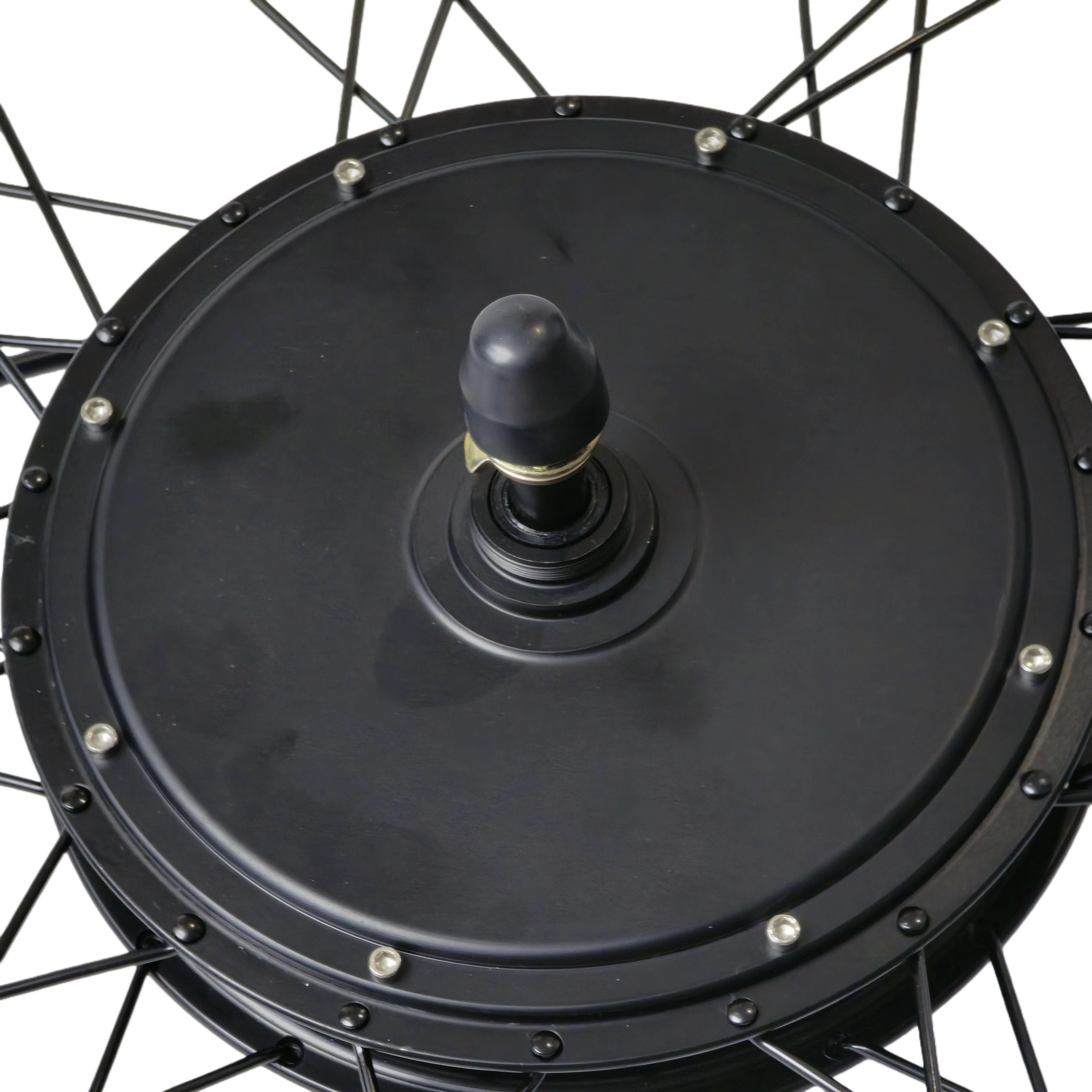

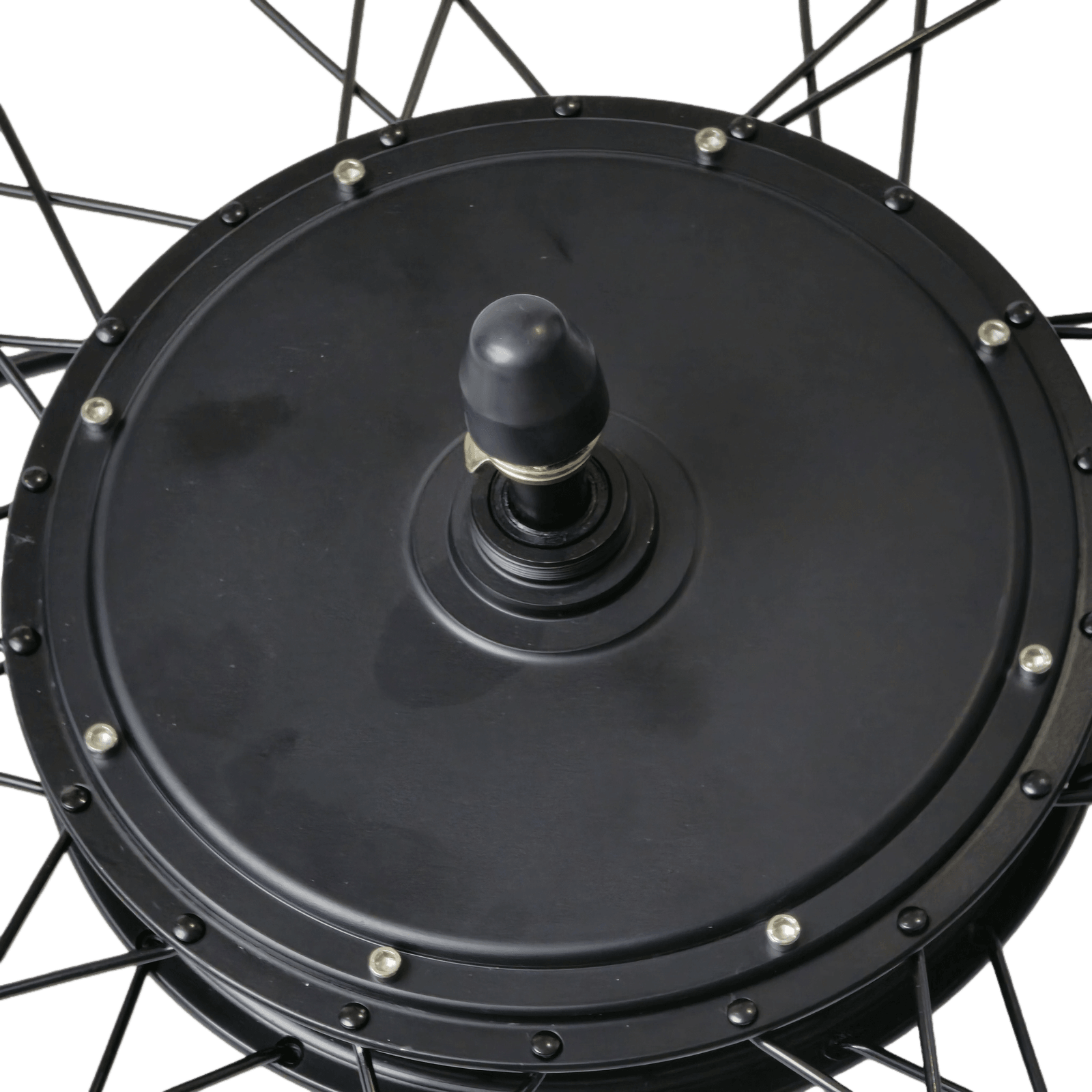

Ta av axelskyddet på frikranssidan​

Ta av axelskyddet, muttern och brickorna på frikranssidan. Lägg dem åt sidan.

Ta av axelskyddet

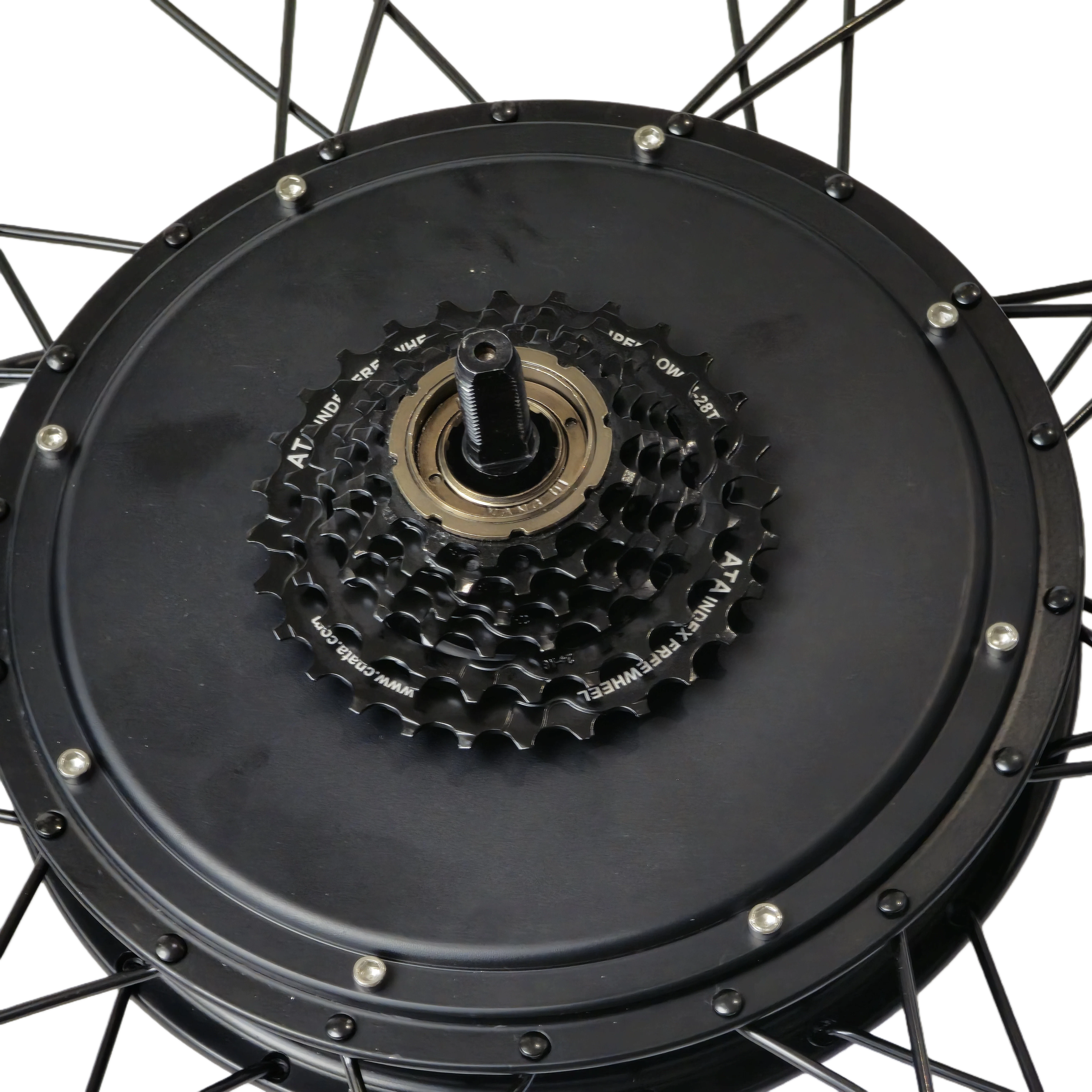

Skruva dit frikransen​

Skruva dit frikransen på motornavet. Skruva endast handhårt, du behöver inte använda verktyg.

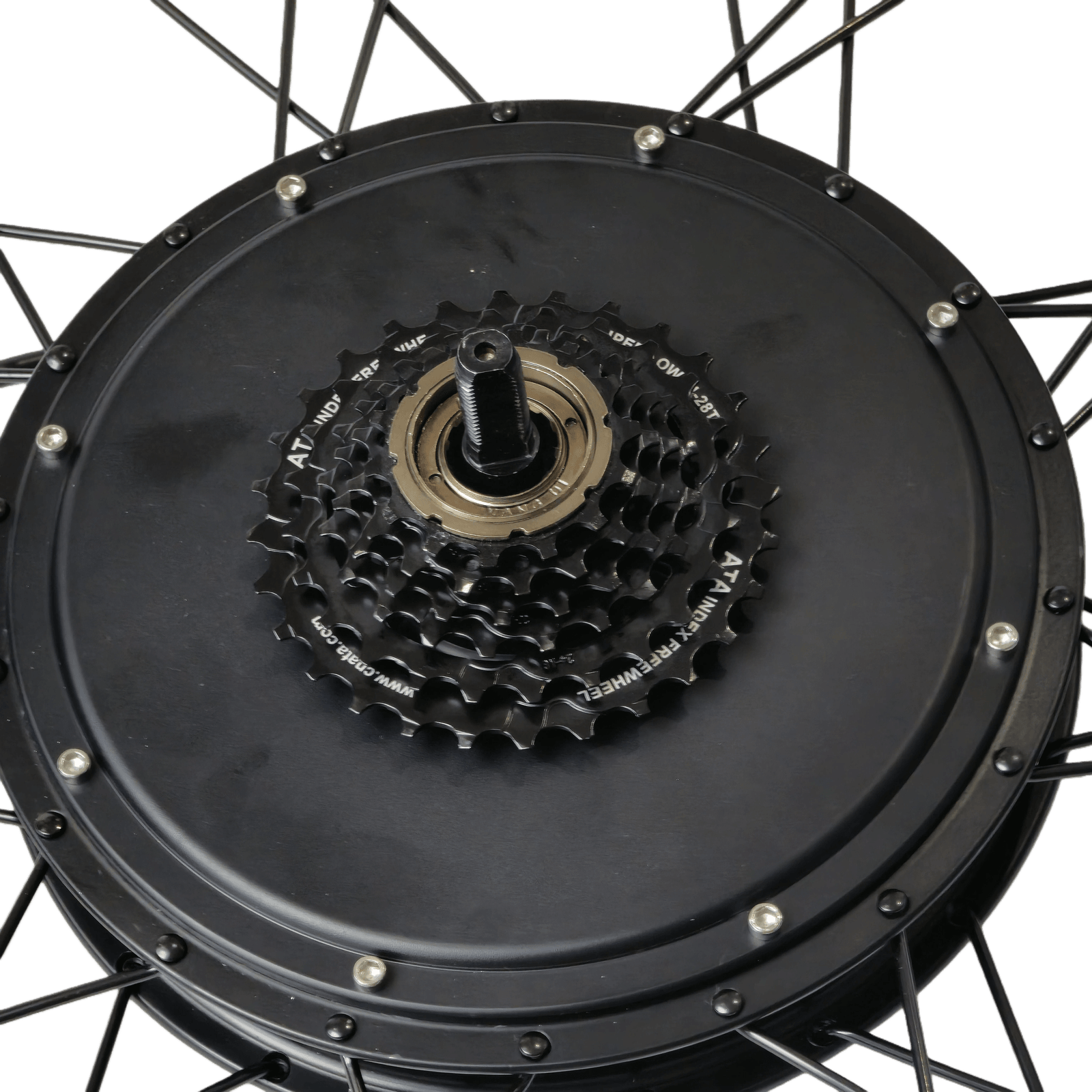

Skruva dit frikransen

Varför inte dra hårt?

Första gången du trampar kommer kedjan automatiskt att dra åt frikransen ordentligt. Handhårt räcker för montering.

✅ Klart!​

Motorhjulet är nu förberett med bromsskiva och frikrans.

Nästa steg: Steg 3: Montera däck och slang
